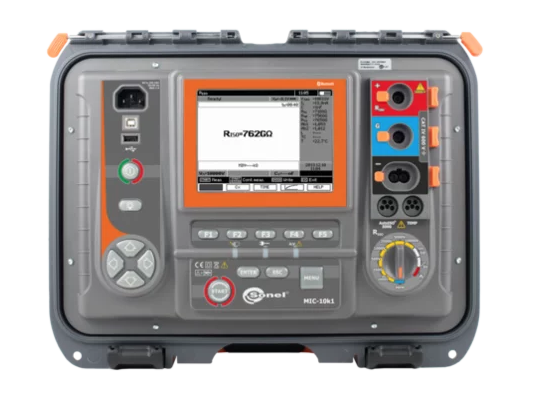

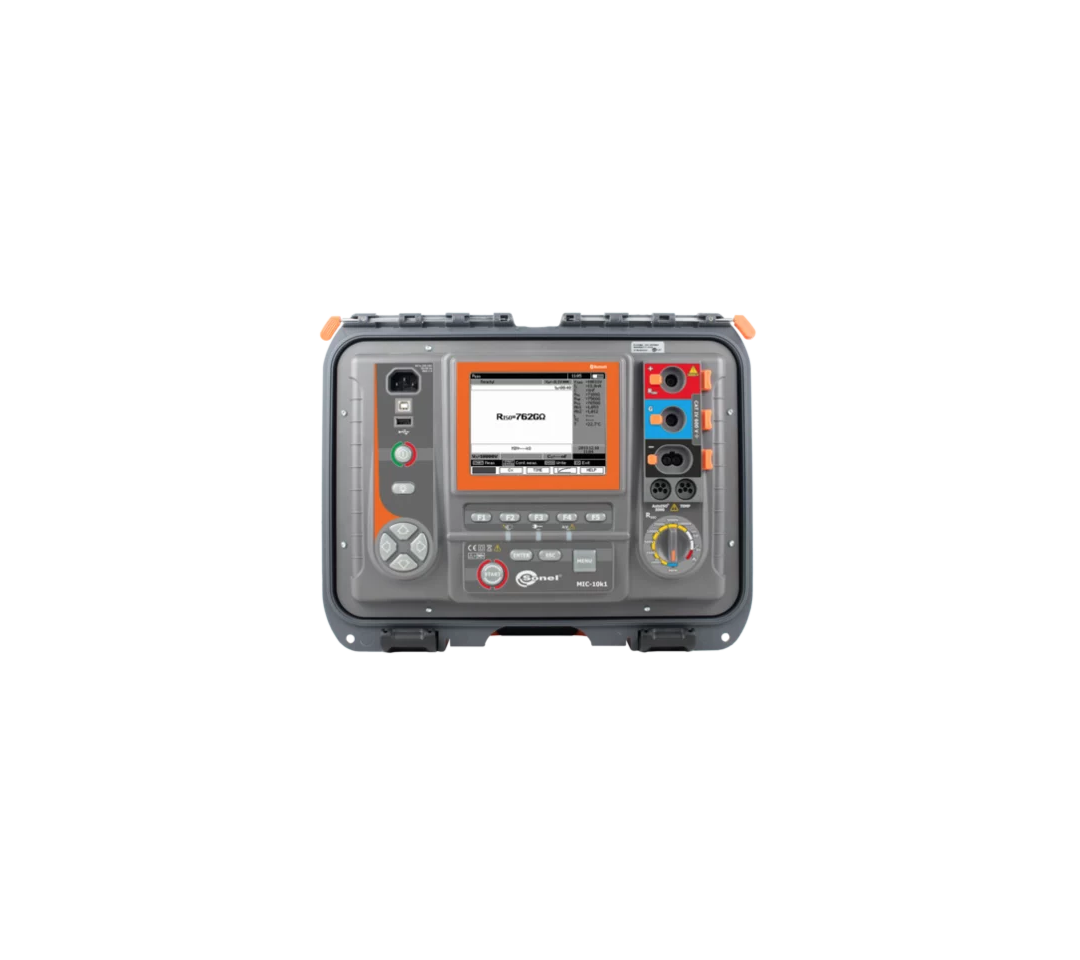

Izoliacijos varžos matuoklis MIC-10k1

Izoliacijos varžos matuoklis MIC-10k1 Savybės Izoliacijos varžos matavimas iki 40 TΩ Matavimo įtampa – bet kuri 50…10000 V, 50…1000 V 10 V žingsniais, 1…10 kV 25 V žingsniais Nuolatinis išmatuotos izoliacijos varžos arba nuotėkio srovės rodymas Automatinis išmatuotos objekto talpos įtampos iškrovimas pasibaigus izoliacijos varžos matavimui Akustinis signalas 5 sekundžių intervalais, kad būtų lengviau užfiksuoti laiko charakteristikas Reguliuojamas matavimo laikas - iki 99'59'' T1, T2 ir T3 bandymo laikas, skirtas išmatuoti vieną ar du absorbcijos koeficientus nuo 1 iki 600 s Poliarizacijos indekso (PI), absorbcijos koeficientų Ab1, Ab2 ir dielektrinės sugerties santykio (DAR) matavimas Faktinės bandymo įtampos rodymas matavimo metu 1,2 mA, 3 mA arba 6 mA bandomoji srovė Izoliacijos varžos matavimas dviejų arba trijų laidų metodu Matavimai su bandymo laidais iki 20 m Apsauga nuo gyvų objektų matavimo Automatinis kelių gyslų kabelių matavimas su pasirenkamu AutoISO-5000 adapteriu (MIC-10k1 maks. matavimo įtampa 5 kV) Talpos matavimas matuojant RISO Temperatūros matavimas (su pasirenkamu zondu ST-1) Pakopinės įtampos izoliacijos varžos matavimas (SV) Dielektrinės iškrovos skaičiavimas (DD) Pažeidimo vieta (perdegimas) Skaitmeniniai filtrai matavimams su stipriais trukdžiais Jis gali veikti aplinkoje, kurioje atsiranda 400 kV elektromagnetinių trukdžių Nuolatinės ir kintamosios srovės įtampų matavimas 0–750 V diapazone Taikymas MIC-10k1 matuoklis skirtas elektros energijos objektų, tai yra viengyslių ir daugiagyslių kabelių, transformatorių, variklių ir generatorių, kondensatorių, jungiklių ir kitų elektrinėse įrengtų įrenginių izoliacijos varžai matuoti. Be to, jis skirtas matavimams vietose, kuriose yra labai didelių elektromagnetinių trikdžių, pvz. 765 kV ar aukštesnės įtampos elektros pastotės. Pajėgumai Labai efektyvus HV inverteris, kurio bandomoji įtampa 10 kV ir srovė 6 mA, tinkantis izoliacijos varžai iki 40 TΩ matuoti. Pasiekus tokį rezultatą, šie skaitikliai tampa neprilygstamais įrenginiais. Trijų laidų varžos matavimas, atliekamas naudojant "GUARD" laidą, pašalina paviršines nuotėkio sroves, kurias sukelia užterštos izoliacijos, taip padidindamas gautų rezultatų patikimumą.
