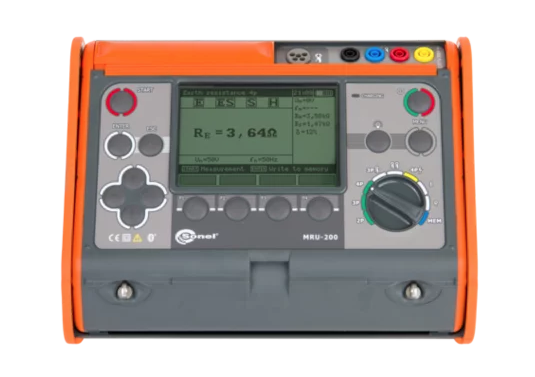

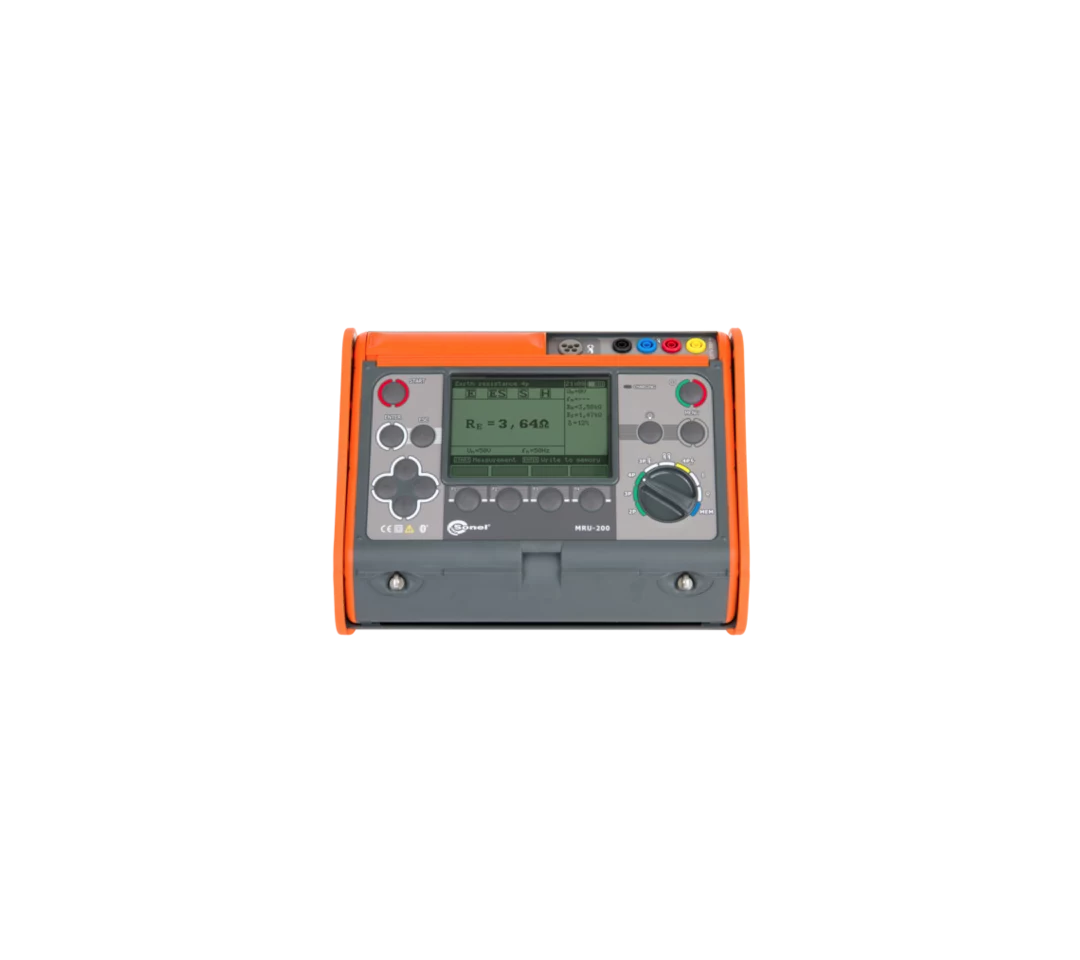

Įžeminimo ir savitosios grunto varžos matuoklis MRU-200

Įžeminimo ir savitosios grunto varžos matuoklis MRU-200 skirtas įvairiais metodais matuoti atsparumą įžeminimui ir grunto savitumą. Ypatybė, kuri neabejotinai išskiria šį modelį iš kitų tokio tipo skaitiklių, yra visų žinomų įžeminimo varžos matavimo metodų naudojimas. Matavimas gali būti atliekamas naudojant techninį 3 polių ir 4 laidų metodą, taip pat su papildomais spaustukais (daugkartinis įžeminimas), taip pat dviejų spaustukų metodu ir impulsiniu metodu (įžeminimo varžos matavimas). Dviejų zondų metodo naudojimas leidžia atlikti bandymus be papildomų pagalbinių zondų, kurie įkišti į žemę. Kita vertus, smūgio metodas, be kita ko, naudojamas žaibosaugos įžeminimui diagnozuoti. Jis taip pat naudojamas platiems, daugkartiniams ir sujungtiems įžeminimo matavimams (taip pat po žeme). Šio metodo pranašumas yra tas, kad nereikia keisti grandinės. Smūgio metodas leidžia atlikti matavimus pagal EN 62305 – būtinybę išmatuoti įžeminimo varžą. Tai dar nesibaigia „Sonel MRU-200“ matuoklio teikiamos išplėstinės galimybės. Prietaisas papildomai turi funkciją matuoti grunto varžą, apsauginių ir išlyginamųjų jungčių tęstinumą, o naudojant spaustukus – ir nuotėkio ar gedimo sroves. Be daugybės funkcijų ir daugybės matavimo galimybių, MRU-200 matuoklis nusipelno pripažinimo ir dėl didelio gautų rezultatų tikslumo. Matavimo diapazonas – matavimai pagal EN 61557 – nuo ​​0,30 Ω. Matavimo metodai Impulsinis metodas – žaibosaugos sistemų matavimas, kai matavimo impulsų rampa yra 4/10 μs, 8/20 μs, 10/350 μs 3 polių ir 4 laidų metodas – įžeminimo sistemų matavimas naudojant pagalbinius zondus 3 polių metodas su spaustuku – įžeminimo sistemų su keliais įžeminimo elektrodais matavimas Dviejų spaustukų metodas – įžeminimo sistemos matavimas, kai negalima naudoti pagalbinių zondų Žemės savitoji varža – Wenner metodas Įžeminimo ir kompensacinių laidų varža, matuojama naudojant srovę ≥200 mA su automatinio nulio funkcija – atitinka EN 61557-4 reikalavimus Nuotėkio srovės matavimas Papildomos funkcijos Pagalbinių elektrodų RS ir RH varžos matavimas Trukdžių įtampos matavimas Trikdžių dažnio matavimas Matavimas esant trukdžių įtampai, kurią generuoja elektros tinklai, kurių dažnis 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz Maksimalios matavimo įtampos pasirinkimas (25 V ir 50 V) Automatinis dirvožemio varžos apskaičiavimas ommetrais (Ωm) ir omų pėdomis (Ωft) 990 matavimo rezultatų atmintis (10 bankų po 99 langelius) Naudoto spaustuko kalibravimas Laikrodis realiuoju laiku (RTC) Duomenų perdavimas į kompiuterį ir mobiliuosius įrenginius Baterijos indikacija Taikymas MRU-200 metras buvo sukurtas sunkiausioms darbo sąlygoms. Jis generuoja matavimo srovę, viršijančią 200 mA, kuri leidžia efektyviai išmatuoti energijos objektų, tokių kaip transformatorių stotys ir elektrinės, įžeminimą. Dėl metodų, kuriuose naudojami spaustukai, nereikia atjungti valdymo jungčių, o tai kartais yra labai varginantis veiksmas. Tai atlieka ypatingą vaidmenį atliekant darbus objektuose, kuriuos veikia oro sąlygos, kur jungiamieji elementai kartais būna surūdiję arba susitepę. Grafinė vartotojo sąsaja pateikia aiškius rodmenis ir aiškius pranešimus. Tai reiškia greitą ir be problemų aptarnavimą. Impulsinis metodas MRU-200 gali būti naudojamas žaibosaugos sistemų įžeminimui tikrinti, nes šis matuoklis gali imituoti žaibo smūgio metu susidariusias sąlygas – generuoja srovę su standartizuotu impulso priekiniu kraštu ir laiku iki pusės piko. Galimos impulsų rampos: 4/10 μs, 8/20 μs, 10/350 μs. Suderinamas su ERP-1 adapteriu ERP-1 adapteris leidžia vartotojui išbandyti įžeminimo sistemas naudojant lanksčius spaustukus. Tai ypač naudinga, pvz. esant grotelių bokštams – nereikia išjungti linijos ar atjungti valdymo jungčių. Patentuotas algoritmas leidžia vartotojui patikrinti srovės kryptį atliekant atskirus matavimus ir palengvina pažeidimų aptikimą, pvz. korozijos plieninė juosta (lankas). Galimybės Įrenginyje esantys matavimo metodai leidžia visapusiškai kontroliuoti darbinį ir apsauginį įžeminimą. Bandymo laidų kalibravimo funkcija pašalina jų pasipriešinimo įtaką rezultatui. Tačiau tai tik pradžia. Keturių laidų metodas leidžia labai tiksliai išmatuoti numatomas mažas varžos vertes – pašalina matavimo laidų, jungiančių skaitiklį su įžeminimu, varžą. Apsauginių jungčių ir potencialų išlyginimo, kai srovė viršija 200 mA, tęstinumo matavimas atitinka EN 61557-4 standarto reikalavimus. Prieš atlikdamas matavimą, matuoklis patikrina, ar tiriamame objekte nėra per didelės trukdžių įtampos, kuri gali rodyti papildomą
